Academic版 Logger データ定義アカデミック版
- JINS MEME アカデミックパックで取得可能なデータ種としては、EOG電位シグナル、加速度(Acc)、角速度(Gyro)、Quaternionの4つです
- Full / Standard / Quaternion の3つのモードによって取得できるデータ種が異なります
- 転送周波数は 50/100Hz の2つから選びます

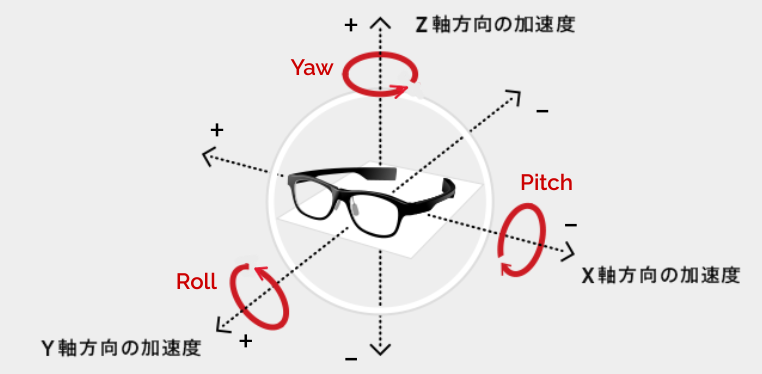

- 軸定義は以下の図の向きになります
| Mode type | Frequency | EOG | Acc | Gyro | Quaternion |
|---|---|---|---|---|---|
| Full Mode | 50/100Hz | o | o | o | - |
| Standard Mode | 50/100hz | o | o | - | - |
| Quaternion | 50/100Hz | - | - | - | o |
Full Mode
Fullはデータ種が一番多いモードで、最も汎用的に使いやすいモードです。詳細な解説をご覧ください。
| Name | Type | 説明 | 値の範囲 |
|---|---|---|---|
| ARTIFACT | int | ソフトウェアで入力した目印 | 0/1 |
| NUM | int | データID連番 | 0... |
| DATE | string | 受信日時 | (ex) 2016/08/09 05:22:35.88 |
| ACC_X | int | 加速度Xのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| ACC_Y | int | 加速度Yのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| ACC_Z | int | 加速度Zのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| GYRO_X | int | 角速度Xのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| GYRO_Y | int | 角速度Yのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| GYRO_Z | int | 角速度Zのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| EOG_L | int | 電極左の値 | -32768...32767 |
| EOG_R | int | 電極右の値 | -32768...32767 |
| EOG_H | int | 視線ヨコ移動 | -65535...65535 |
| EOG_V | int | 視線タテ移動 | -32768...32767 |
Standard Mode
StandardはEOGが倍速(1行に2データ)で取得できEOGを詳細に取りたい時に便利ですが、角速度のデータが残りません。詳細な解説をご覧ください。
| Name | Type | 説明 | 値の範囲 |
|---|---|---|---|
| ARTIFACT | int | ソフトウェアで入力した目印 | 0/1 |
| NUM | int | データID連番 | 0... |
| DATE | string | 受信日時 | (ex) 2016/08/09 05:22:35.88 |
| ACC_X | int | 加速度Xのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| ACC_Y | int | 加速度Yのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| ACC_Z | int | 加速度Zのアナログ値（最大値が設定したレンジ） | -32768...32767 |
| EOG_L1 | int | 電極左の値1 | -32768...32767 |
| EOG_R1 | int | 電極右の値1 | -32768...32767 |
| EOG_L2 | int | 電極左の値1 の 1/(周波数 * 2)秒後の値 | -32768...32767 |
| EOG_R2 | int | 電極右の値1 の 1/(周波数 * 2)秒後の値 | -32768...32767 |
| EOG_H1 | int | 視線ヨコ移動1 | -65535...65535 |
| EOG_V1 | int | 視線タテ移動1 | -32768...32767 |
| EOG_H2 | int | 視線ヨコ移動1 の 1/(周波数 * 2)秒後の値 | -65535...65535 |
| EOG_V2 | int | 視線タテ移動1 の 1/(周波数 * 2)秒後の値 | -32768...32767 |
Quaternion Mode
Quaternionは姿勢制御などで使用するデータを取得するための特殊モードです。**詳細な解説をご覧ください。
| Name | Type | 説明 | 値の範囲 |
|---|---|---|---|
| ARTIFACT | int | ソフトウェアで入力した目印 | 0/1 |
| NUM | int | データID連番 | 0... |
| DATE | string | 受信日時 | (ex) 2016/08/09 05:22:35.88 |
| QUATERNION_W | int | QUATERNION_W（最大値が設定したレンジ） | -32768...32767 |
| QUATERNION_X | int | QUATERNION_X（最大値が設定したレンジ） | -32768...32767 |
| QUATERNION_Y | int | QUATERNION_Y（最大値が設定したレンジ） | -32768...32767 |
| QUATERNION_Z | int | QUATERNION_Z（最大値が設定したレンジ） | -32768...32767 |
シグナル処理
JINS MEME アカデミックパックでは、センサーの取得値をそのままBluetoothで出力します。
EOGデータのサンプル
まばたきや視線移動を行っている時の100Hzの眼電位シグナルのサンプル(青:Vv, 赤:Vh)を以下に示します。接触抵抗の影響により、視線移動はband pass filter がかかったようななだらかに収束する波形を示します。
